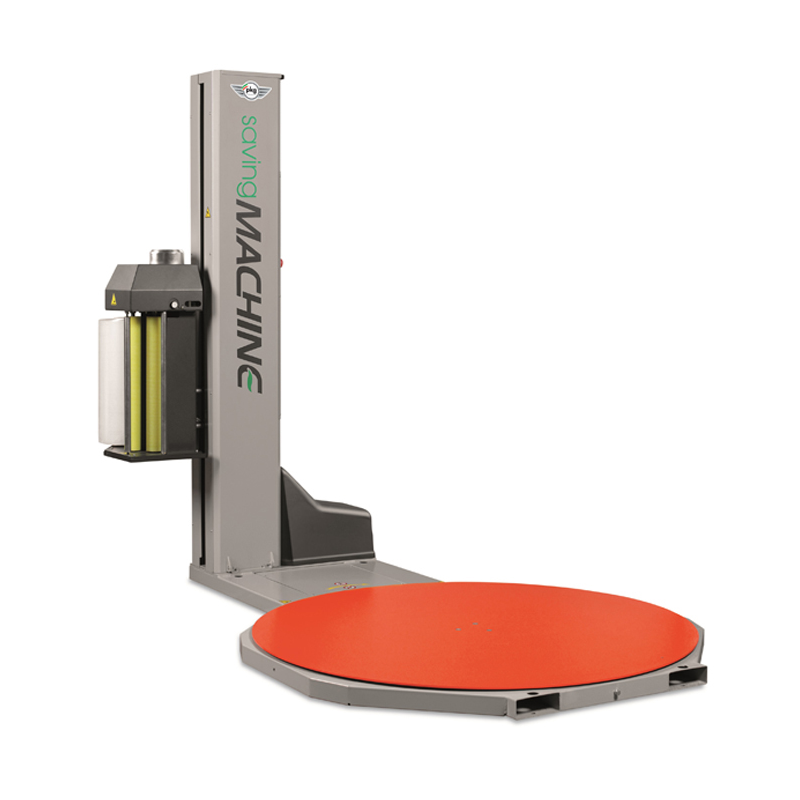

Stretchmaschine Saving

Beschreibung

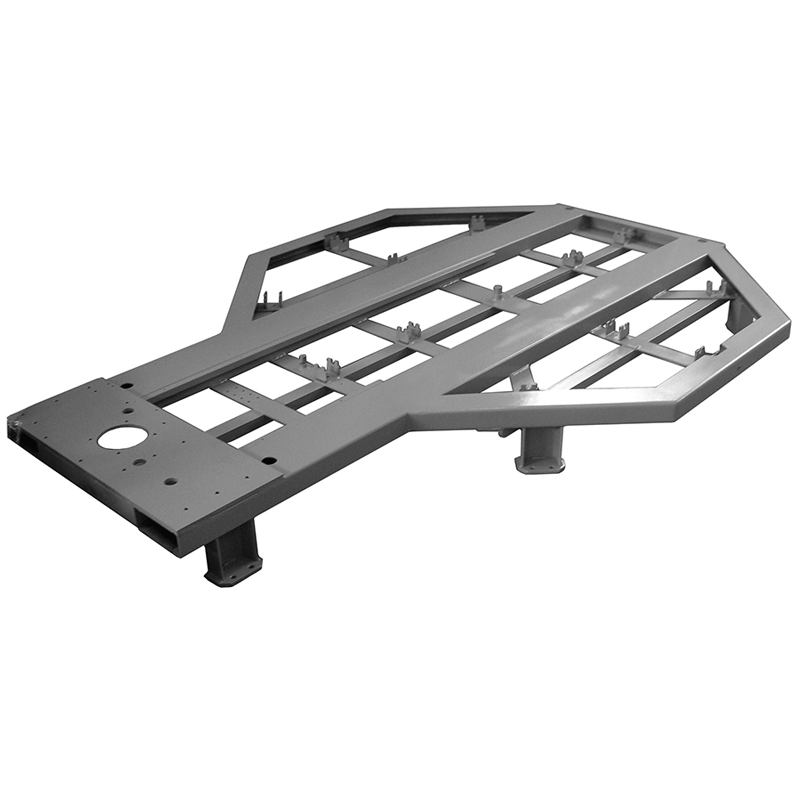

• Robuste Stahlkonstruktion des Maschinenrahmens
• Sanftanlauf und Sanftstopp
• Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs
• 3 Programme anwenderspezifisch gestaltbar

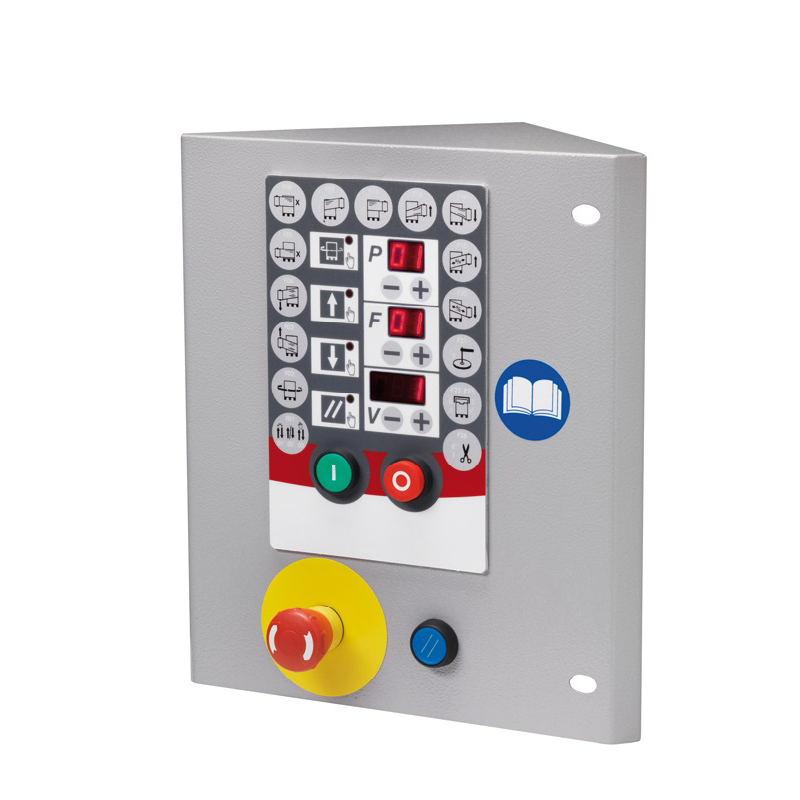

Anwählbare Programme an der Bedientafel

• Spiralwicklung (nur aufwärts oder nur abwärts)
• Kreuzwicklung (auf- und abwärts)
• Kreuzwicklung mit Deckblattauflage (regendicht)
• Kreuzwicklung mit Verstärkungsbereichen (manuelle Funktion)
• Kreuzwicklung ohne Fotozellenfunktion (Stretchen bis vorgegebene Höhe)

Einstellbare Parameter an der Bedientafel

• Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar)
• Anzahl der Fuß- und Kopf-Wicklungen
• Geschwindigkeit des Drehtellers
• Anlegespannung getrennt einstellbar rauf/runter
• Manuelle Steuerung der Maschine
• Reset-Funktion
• Folienüberlappung am Kopf der Palette

Schutzeinrichtungen

• Notaus-Schalter an der Bedientafel
• Akustisches Signal beim Start und Stopp
• Folienschlitten mit Sicherheitseinrichtung (Stoppt beim Auftreffen auf einen Widerstand bei der Abwärtsbewegung)
• Sicherheitsschalter der Einschuböffnung bei ausgespartem Drehteller (optional)

Technische Daten

• Max. Drehtellergeschwindigkeit: 3-12 U/min
• Drehteller-Durchmesser: 1.650 mm (optional: 1.500 mm, 1.800 mm, 2.200, 2.400 mm)
• Palettenabmessung: bis 1.000 x 1.200 mm (optional: bis 1.700 x 1.700 mm)
• Tragfähigkeit: 2.000 kg
• Elektr. Anschluss: 230 V, 50 Hz
• Maschinengewicht: ca. 450 kg
• Maschinenleistung: ca. 20 Pal./Std.
• Max. Wickelhöhe: 2.140 mm (optional 2.600mm , 3.000 mm, 3.300 mm, 3.700 mm)

Folie

• Folientype: Maschinenstretchfolien
• Rollendurchmesser: max. 250 mm
• Rollenhöhe: 500 mm

Sonderausstattung und Zubehör

• Ausgesparter Drehteller (Tragfähigkeit: 1.200 kg, Ø 1.650 mm + 1.800 mm) wahlweise als Frontal-, Rechts- oder Links-Ausführung (nachträglich veränderbar)
• Drehteller mit antriebslosen Förderrollen (arretierter)
• Rampe für Hubwagen

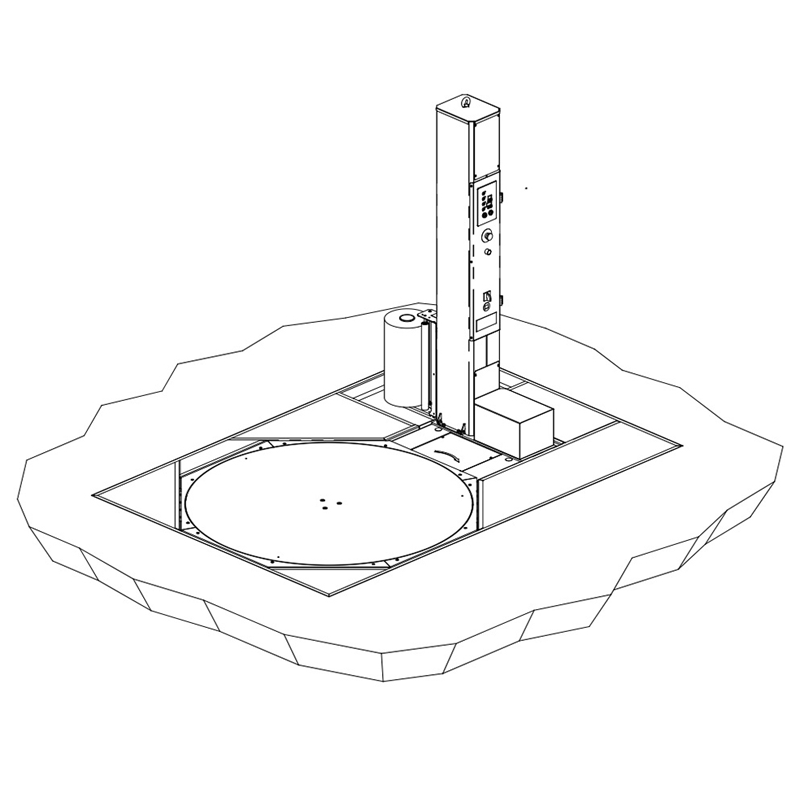

• Versenkungsrahmen (Drehteller ebenerdig mit Boden)
• Erhöhungsrahmen mit Stützfüßen (12 cm)
• Kühlhaus- und Kälteraumausstattung
• Waage integriert (mit Druckerausgang)

Arbeitsablauf
Zunächst wird die Palette auf dem Drehteller der Maschine positioniert. Die Stretchfolie wird manuell an der Palette befestigt und der Stretchvorgang gestartet. Nach Beendigung der Wicklung hält die Maschine an der Startposition und die Folie muss nur noch durchtrennt werden.
